Δακτύλιοι σιδήρου για τον ανιχνευτή CMS

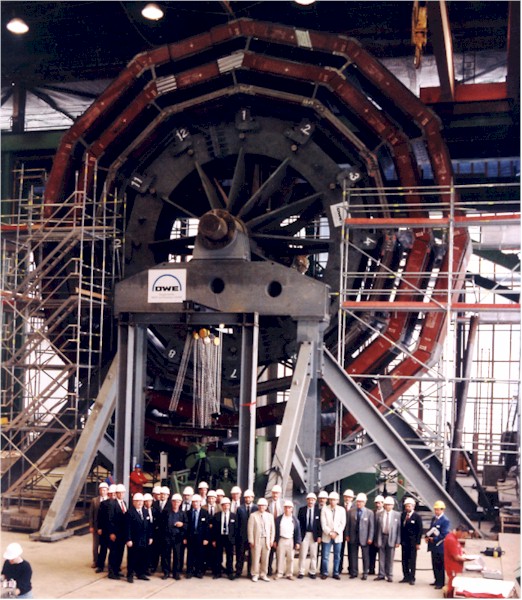

To Συμπαγές Σωληνοειδές Μιονίων (Compact Muon Solenoid , CMS) αποτελεί έναν από τους δύο ανιχνευτές γενικών δυνατοτήτων που πρόκειται να κατασκευαστούν για τον Μεγάλο Επιταχυντή Συγκρουομένων Δεσμών Αδρονίων (Large Hadron Collide, LHC) στο CERN, το Ευρωπαϊκό Εργαστήριο Φυσικής Σωματιδίων, στη Γενεύη. Ο ανιχνευτής θα περιβληθεί από ένα μεγάλο υπεραγώγιμο σωληνοειδές, που θα δημιουργεί ένα ισχυρό μαγνητικό πεδίο 4 Tesla. (Το ισχυρό πεδίο εξασφαλίζει τη συμπαγή σχεδίαση του ανιχνευτή, ενώ διατηρείται η δυνατότητα μετρήσεων ακριβείας στην ορμή των σωματιδίων.) Ο μαγνήτης θα διαθέτει αποθηκευμένη ενέργεια 27 000 εκατομμυρίων Joule, διάμετρο 6m και μήκος 12,5m, και ένα σωλήνα από σίδηρο που θα περιβάλλει το σωληνοειδές και θα περιέχει το μαγνητικό πεδίο. Στην εικόνα βλέπουμε τον πρώτο από τους πέντε δακτυλίους σιδήρου που θα σχηματίσουν το σωλήνα (ο οποίος θα διαθέτει και καπάκια). Αυτός ο δωδεκάπλευρος δακτύλιος είναι ύψους 15,8m, ζυγίζει σχεδόν 1200 τόνους και αποτελείται από 1668 διαφορετικά μέρη. Εχει κατασκευαστεί στη Γερμανία, αποσυναρμολογήθηκε και μεταφέρεται τώρα στο CERN.

Credit: CERN / CMS
