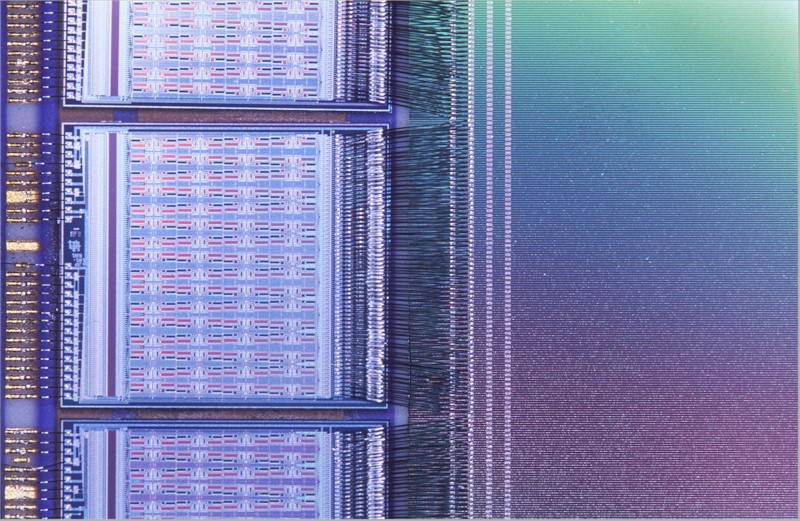

Μεγέθυνση ενός "μικροσκοπίου" πυριτίου

Κάντε "κλικ" με το ποντίκι σας στη δεξιά πλευρά της εικόνας και θα δείτε πιο καθαρά τις οριζόντιες λωρίδες των πολύ μικρών ανιχνευτών σωματιδίων που έχουν τοποθετηθεί πάνω σε μια βάση πυριτίου. Αυτές οι "μικρολωρίδες (microstrips)", μήκους 25 μm (1μm = 1/1 000 000 του μέτρου), παγιδεύουν τα ηλεκτρόνια και τις "οπές" που απελευθερώνονται από το πυρίτιο όταν το διαπερνούν φορτισμένα σωματίδια. Η λωρίδα η οποία βρίσκεται πλησιέστερα στη τροχιά του σωματιδίου θα προσλάβει το μεγαλύτερο σήμα και επομένως θα προσδιορισθεί η θέση του σωματιδίου με πολύ μεγάλη ακρίβεια. Ο συγκεκριμένος ανιχνευτής αποτελεί τμήμα του "ανιχνευτή κορυφής" του πειράματος DELPHI στο Ευρωπαϊκό Εργαστήριο Φυσικής Σωματιδίων, CERN. Ο ανιχνευτής κορυφής μοιάζει με "μικροσκόπιο" μεγάλης ακριβείας - περίπου 10 μm - ο οποίος ανιχνεύει τις τροχιές των σωματιδίων στη "καρδιά" του DELPHI όπου συγκρούονται ηλεκτρόνια και ποζιτρόνια

Credit: Physics Photographic Unit, University of Oxford
